棒磨機作為水泥預粉磨工藝方案設計及應用

水泥預粉磨技術簡介

隨著我國水泥工業的不斷發展，對于水泥生產工藝技術提出了更高的要求。在水泥生產工藝流程中，粉磨工藝是關鍵，傳統的水泥粉磨工藝在效率及能耗上均不能滿足現代工業的需求，為此，我們水泥設備生產廠家提出了水泥預粉磨技術。

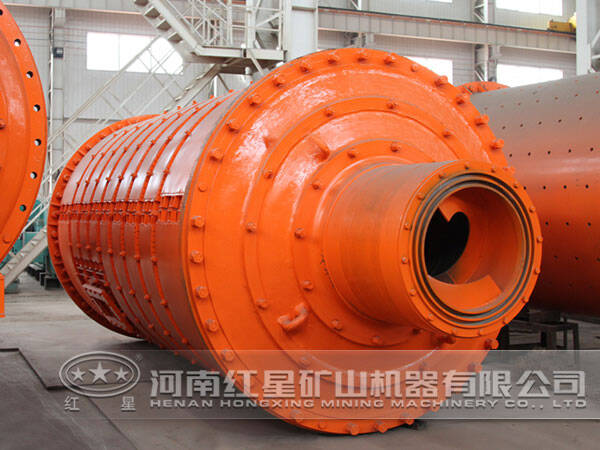

我國目前水泥粉磨的預粉磨設備，主要以細破(細式破碎機)為主，少數廠家使用輥壓機。細破在某種程度上能降低入磨物料粒度，但由于其吸收功率小，只能使熟料粒度達到5mm左右，且粒度不均勻。由于熟料的特殊性(硬度大，溫度高)及破碎機結構的原因，使細碎機的運轉率低，使用效果不理想。棒球磨是在球磨機基礎上開發的，其屬于部分受限制料床，因此粉碎效率很高，具有加工技術成熟可靠、投資少、輔助設備少、工藝流程簡單的特點，使用中無特殊技術要求，可與球磨機組成不同的粉磨流程。

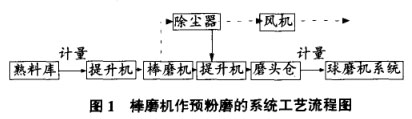

實際生產中，由于物料粉磨特性(粒度、易磨性等)變化、水泥品種及混合材料的差異，預粉磨與終粉磨不可能非常匹配，因此預粉磨與終粉磨之間最好采用中間倉連接，便于生產控制。工藝流程見圖1。

棒磨機作為水泥預粉磨工藝方案設計

棒磨機可將熟料粉碎至90％為2mm以下的，40％左右通過0.08mm方孔篩，而且有-一一定量的小于10μm的微粉。

為此，采用3種不同的工藝進行對比試驗：

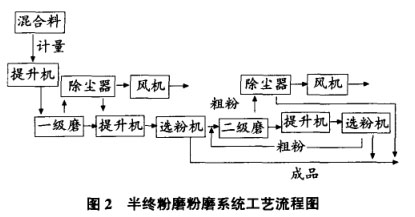

方案一：棒磨機與一級圈流球磨機組成半終粉磨系統，即棒磨的出料與圈流球磨機的出料共同進選粉機。見圖2。

方案二：棒磨作預粉磨與一級圈流球磨機組成粉磨系統。

方案三：棒磨與終粉磨的球磨機組成一級多倉的閉路循環粉磨系統，即選粉機回粉部分回到棒磨。

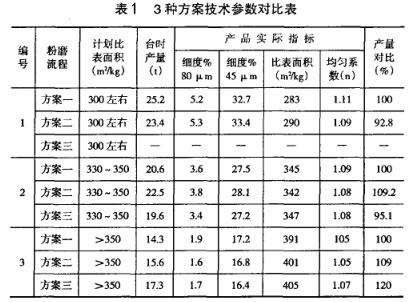

3種方案技術參數對比見表1。

1、生產比表面積小于300㎡/kg的水泥時，方案一產量高，屬于典型的半終粉磨系統。相當于1臺四倉磨從中間排出微粉一樣，微粉的排出減輕后倉的負荷，同時也減輕后倉物料對鋼球的緩沖作用，從而提高粉磨效率。

2、粉磨比表面積350㎡/kg左右的水泥，方案二產量高，該系統屬于常用的預粉磨系統。由于棒磨機產品中有相當一部分成品(通過80μm篩)，在比表面積要求不太高時，這部分細粉加快了球磨機物料的流速，因而產量較高。

3、粉磨比表面積大于350㎡/kg的水泥，方案三效果好。由于選粉機部分回粉回到棒磨機，使這部分亞微粉延長了粉磨時間，從而增加水泥中 30m的顆粒含量，并保持一定量 5m的微粉。

實際應用案例

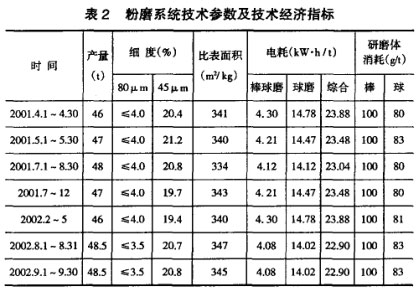

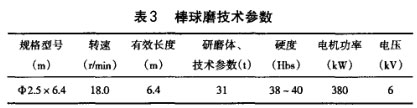

以生產32．5R普通水泥為主，結合熟料年生產能力，水泥的比表面積控制在330～350㎡/kg，混合材摻量13％，生產工藝仍采用半終粉磨系統。應用棒球磨及水泥的性能和技術經濟指標具體如表2、表3所列。

通過采用棒磨機作為預粉磨系統之后產量高達22t/h，提高50％以上，系統產品電耗由34kW·h/t降到28kW·h/t，節電17％；水泥細度小于3％，比表面積330～335mg，在水泥強度等級不變的條件下增加混合材料摻加量4％。不僅可以大幅度提高水泥的產、質量，而且改善了水泥的比表面積、顆粒級配等技術指標，增產節能效果好，經濟效益明顯。

我公司專業生產全套水泥設備生產線，同時能夠為客戶制定效能高的水泥粉磨生產工藝，保證水泥廠的經濟效益更大化，歡迎前來咨詢了解詳情。
