顎式破碎機的齒板研究概述

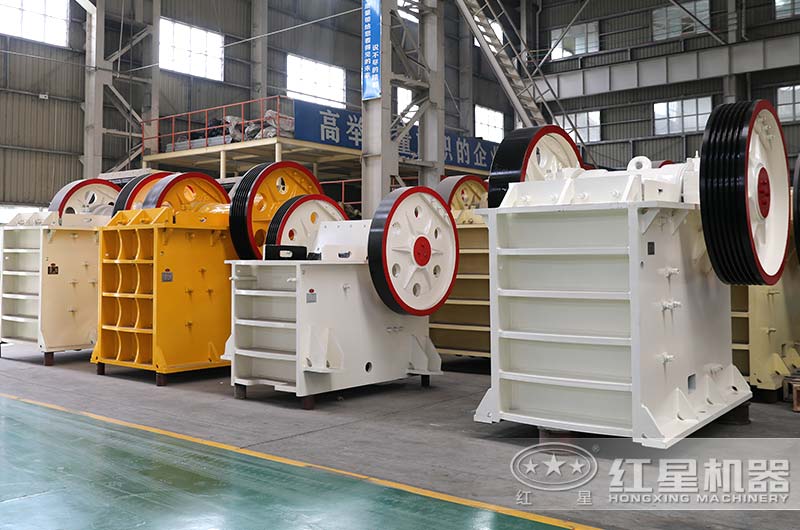

顎式破碎機是廣泛應用在礦山、冶金、建筑等行業的一種破碎設備，它的工作機構是一個典型的曲柄搖桿機構（fourbar-crank-rocker），其破碎機理很簡單，物料在受到由動齒板相對定齒板運動產生的擠壓、劈裂、彎曲等作用下破碎，粒度減小，當動齒板遠離定齒板時，物料下落，然后排出機外。

通過顎式破碎機破碎原理可知，就齒板而言，它是破碎機構的主要工作機件，目前國內破碎機生產廠家所選用齒板材料有好幾種，如：高錳鋼、不銹鋼、碳化鎢等等，根據生產目的不同分別應用于不同的場合。在破碎過程中齒板與物料直接接觸, 受到擠壓和研磨, 這種相互作用不可避免地給齒板帶來了嚴重性的磨損甚至失效，將會對破碎設備正常工作性能造成影響。

據有關數據顯示：生產 20 萬噸石英材料要消耗98kg重固定齒板 260 塊，120kg 重活動齒板 88 塊，可見齒板磨損失效問題的嚴重性。這不僅降低了工作效率，而且也增加了材料成本和能源消耗。為了能夠更好的對齒板進行動態分析研究，現階段對于該設備的研究通?；?Pro/E 強大的建模功能，對齒板進行精確的參數化建模。
